MKP-F 交流濾波圓形鋁殼油式系列
| 產品說明： |

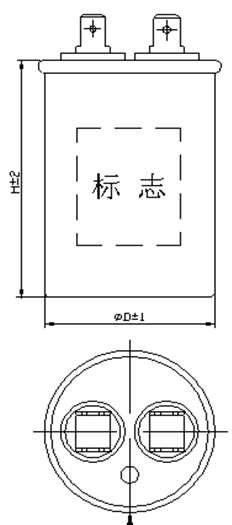

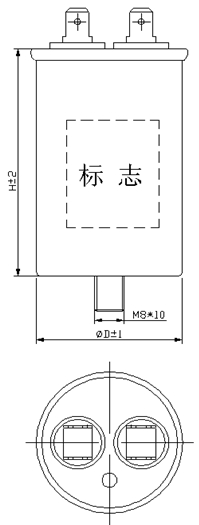

平底安裝結構 底 螺桿安裝
|
;
★特點
□高穩定性，可靠性
□具有優良的自愈特性
□能承受較高的紋波電流及峰值電流、電壓
□干式、油浸式設計，安裝方式靈活
★應用場合
□適用于電力電子設備的無功補償、變頻器UPS電源、光伏逆變中的交流濾波電路
★技術要求
引用標準 | GB/T12747-1，IEC60381-1 | |
氣候類別 | 40/55/21 | |
工作溫度范圍 | -40℃～55℃ | |
存儲溫度范圍 | -40℃～85℃ | |
電壓范圍 | 400 VAC～690VAC | |
容量范圍 | 10μF～200μF | |
容量允許偏差 | ±5%（J）/±10%（K） | |
損耗角正切值 | ≤2×10-3(100Hz，1V，20±5℃) | |
耐電壓 | 極殼 | 3000V.AC 60S 2Ui+1000V.AC |
極間 | 2.15Un（60S，20±5℃） | |
絕緣電阻 | IR×Cn≥5000S(at20±5℃ 100V.DC 60S) | |
最高使用海拔 | 2000m | |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
400VAC/415VAC | |||||
Cn (μF) | Dimension | ESR1.0KHz (mΩ) | Part number | ||
ΦD (mm) | H (mm) | ||||
10 | 40 | 65 | 16 | ||
15 | 45 | 65 | 11 | ||
20 | 45 | 65 | 8 | ||
25 | 45 | 85 | 6.5 | ||
30 | 50 | 85 | 5.5 | ||
40 | 50 | 100 | 4 | ||
50 | 50 | 110 | 3.5 | ||
60 | 55 | 110 | 3 | ||
70 | 55 | 125 | 2.5 | ||
80 | 60 | 125 | 2.5 | ||
90 | 60 | 125 | 2 | ||
100 | 60 | 145 | 2 | ||
450VAC | |||||
Cn (μF) | Dimension | ESR1.0KHz (mΩ) | Part number | ||
ΦD (mm) | H (mm) | ||||
10 | 40 | 75 | 16 | ||
15 | 45 | 75 | 11 | ||
20 | 45 | 85 | 8 | ||
25 | 50 | 85 | 6.5 | ||
30 | 50 | 100 | 5.5 | ||
40 | 50 | 115 | 4 | ||
50 | 55 | 125 | 3.5 | ||
60 | 60 | 125 | 3 | ||
70 | 60 | 135 | 2.5 | ||
80 | 60 | 145 | 2.5 | ||
90 | 65 | 145 | 2 | ||
100 | 70 | 150 | 2 | ||
500VAC | |||||
Cn (μF) | Dimension | ESR1.0KHz (mΩ) | Part number | ||
ΦD (mm) | H (mm) | ||||
10 | 45 | 75 | 16 | ||
15 | 50 | 85 | 11 | ||
20 | 50 | 100 | 8 | ||
25 | 50 | 115 | 6.5 | ||
30 | 55 | 125 | 5.5 | ||
40 | 60 | 135 | 4 | ||
50 | 60 | 145 | 3.5 | ||
60 | 70 | 150 | 3 | ||
70 | 70 | 160 | 2.5 | ||
80 | 70 | 180 | 2.5 | ||
