焊機專用 直流濾波系列
| 產品說明： |
★特點 □壽命長 □承受紋波電流能力強 □等效串聯電阻小、雜散電感低 □自愈能力強 □應用于直流濾波電路中，可替代電解電容

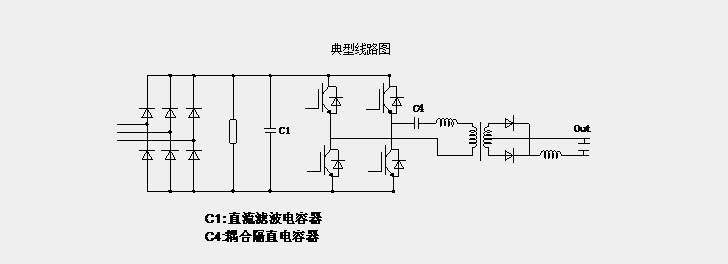

★應用場合 □逆變焊機設備上 |
引用標準 | GB/T17702，IEC61071 | |
氣候類別 | 40/85/21 | |
工作溫度范圍 | -40℃～85℃ | |
存儲溫度范圍 | -40℃～85℃ | |
電壓范圍 | 500 VDC～2000VDC | |
容量范圍 | 5μF～500μF | |
容量允許偏差 | ±5%（J）/±10%（K） | |
損耗角正切值 | 2×10-4 | |
耐電壓 | 1.5Un（60S，20±5℃） | |
絕緣電阻 | IR×Cn≥5000S(at20±5℃ 100V.DC 60S) | |
過電壓 | 1.1Un 30% of on-load-dur. | |
1.15Un 30min/day | ||
1.2Un 5min/day | ||
1.3Un 1min/day | ||
最高使用海拔 | 2000m | |
最大電極扭距 | M6：5Nm | M8：6Nm |
最大安裝扭距 | 10Nm | |
預期壽命 | 20 000h（Un，θhs=70℃） | |
失效率 | 50FIT | |
★外觀與性能參數
A類結構
容量 (μF) | 電壓 （V.DC） | Irms (A) | D (mm) | L （mm） | L2 (mm) | P (mm) | 物料品號 |
10 | 800 | 30 | 42 | 40 | 60 | 46 | 1GLY610D800-16 |
20 | 800 | 50 | 45 | 40 | 60 | 46 | 1GLY620D800-24 |
20 | 1400 | 50 | 44 | 40 | 60 | 46 | 1GLY620D1400-03 |
30 | 800 | 55 | 53 | 40 | 60 | 46 | 1GLY630D800-- |
40 | 800 | 50 | 52 | 50 | 70 | 56 | 1GLY640D800-- |
50 | 800 | 60 | 58 | 50 | 70 | 56 | 1GLY650D800-- |
B類結構
容量 (μF) | 電壓 （V.DC） | Irms (A) | D (mm) | L (mm) | L2 (mm) | P mm) | 物料品號 |
40 | 800 | 60 | 53 | 50 | 69 | 72 | 11GLY640D800-04 |
60 | 800 | 60 | 62 | 50 | 64 | 72 | 1GLY660D800-07 |
100 | 800 | 50 | 60 | 60 | 74 | 82 | 1GLY710D800-03 |
200 | 800 | 60 | 66 | 60 | 80 | 82 | 1GLY720D800-02 |
250 | 800 | 65 | 74 | 60 | 80 | 82 | 1GLY725D800-- |
300 | 800 | 65 | 70 | 75 | 95 | 97 | 1GLY730D800-- |
C類結構
容量 (μF) | 電壓 （V.DC） | Irms (A) | D (mm) | L (mm) | P (mm) | 物料品號 |
30 | 700/800 | 40 | 46 | 44 | 62 | 11GLY630D700-03 |
60 | 700/800 | 50 | 54 | 54 | 72 | 1GLY660D700-02 |
D類結構
容量 (μF) | 電壓 （V.DC） | Irms (A) | P (mm) | 物料品號 |
30 | 1250 | 35 | 23/28 | 1GLBH630D1250-01 |
40 | 1250 | 40 | 23/28 | 1GLBH640D1250-01 |
E類結構
容量 (μF) | 電壓 （V.DC） | Irms (A) | D (mm) | L (mm) | B (mm) | 物料品號 |
20 | 1400 | 30 | 50 | 60 | 68 | 1GLB620D1400-04 |
25 | 1400 | 30 | 50 | 60 | 68 | 1GLB625D1400-01 |
40 | 1400 | 50 | 63 | 50 | 80 | 1GLB640D1400-01 |
F類結構
容量 (μF) | 電壓 （V.DC） | Irms (A) | L (mm) | B (mm) | H (mm) | P (mm) | P2 (mm) | E (mm) | B2 (mm) | 物料品號 |
2×10 | 400 | 2×15 | 76 | 31 | 36 | 26 | 92 | 56 | 20 | 1GLZ610-2D400-02 |
2×16 | 400 | 2×30 | 106 | 44 | 32 | 23 | 120.5 | 63 | 30 | 1GLZ616-2D400-04 |
2×16 | 400 | 2×30 | 106 | 44 | 32 | 28 | 120.5 | 63 | 22 | 1GLZ616-2D400-05 |
2×25 | 400 | 2×30 | 106 | 44 | 45 | 23 | 120.5 | 63 | 30 | 1GLZ625-2D400-05 |
2×30 | 400 | 2×30 | 106 | 44 | 45 | 28 | 120.5 | 63 | 30 | 1GLZ630-2D400-02 |
