包封電容器

bao-feng-dian-rong-qi

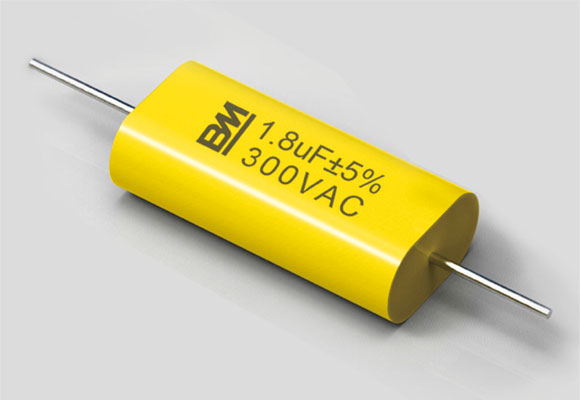

CBB20 金屬化聚丙烯薄膜扁形軸向電容器
作者：admin   添加時間：2016-07-18 14:32:21   瀏覽：

CBB20  金屬化聚丙烯薄膜扁形軸向電容器


產(chǎn)品說明：
采用金屬化聚丙烯薄膜無感式卷繞、邁拉膠帶封裝、 鍍錫銅線軸向引出，具有體積小、高絕緣、低損耗、 低溫升、便于安裝等特點。適用于電源、音響分頻等 各種濾波、降噪和低脈沖電路中。

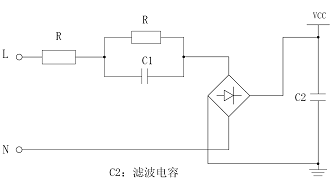

典型線路圖：


引用標準

GB10190﹑IEC 60384-16

氣候類別

40/85/21

額定電壓

250VDC～630VDC

容量范圍

1μF～40μF

容量偏差

±5%(J)、±10%(K)

耐電壓

極間

1.6*UR(VDC)/10s

絕緣電阻(20℃)

極間

≥30000MΩ, CR≤0.33μF (100Vdc,60s)
     ≥7500S, CR >0.33μF (100Vdc,60s)

極殼

≥100000MΩ    ( 100Vdc,60s)

損耗角正切(20℃)

≤0.002 (1KHz )



常用規(guī)格（Unit：mm）

Rated Cap.

250/275VDC

400VDC

630VDC

L

W

H

Фd

L

W

H

Фd

L

W

H

Фd

1.0μF

25

5.0

12

0.8

25

8.0

14

0.8

25

11.5

19

0.8

1.2μF

25

6.5

13

0.8

25

9.0

15

0.8

25

13.5

19

0.8

1.5μF

25

7.5

14

0.8

25

10

16.5

0.8

25

14.5

22

0.8

2.0μF

25

9.0

15.5

0.8

25

12

18.5

0.8

25

14

22

0.8

2.2μF

26

9.5

15.5

0.8

25

13

19

0.8

31

16

22.5

0.8

2.5μF

26

10.0

16.5

0.8

25

14

20

0.8

31

17

23.5

0.8

3.3μF

26

12

18

0.8

31

13

19.5

0.8

31

20

26.5

0.8

3.5μF

26

12.5

18.5

0.8

31

13.5

20

0.8

36

18.5

24

0.8

4.0μF

26

13.5

19.5

0.8

31

15

21

0.8

36

19.5

26

0.8

4.7μF

26

14.5

21

0.8

31

16

22.5

0.8

36

21.5

28

0.8

5.6μF

31

14

20

0.8

31

18

24

0.8

36

24

30

0.8

6.8μF

31

15.5

21.5

0.8

31

20

26.5

0.8

46

22

28

0.8

8.2μF

31

17

23.5

0.8

36

19.5

26

0.8

46

24.5

30

0.8

10.0μF

31

19.5

25.5

1.0

36

22

28.5

1.0

46

26.5

33

1.0
