包封電容器

bao-feng-dian-rong-qi

CBB81 金屬化聚丙烯膜、箔電容器
作者：admin   添加時間：2016-07-18 14:29:45   瀏覽：

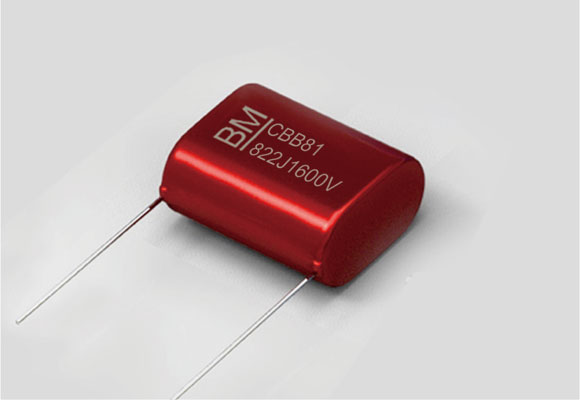

CBB81  金屬化聚丙烯膜、箔電容器


產品說明：
采用聚丙烯膜和鋁箔無感式卷繞、阻燃環氧粉末包封、 鍍錫銅線引出，具有高耐壓、高絕緣、耐沖擊、低損耗、 低溫升等特點。適用于高壓、脈沖、點火、諧振電路中。

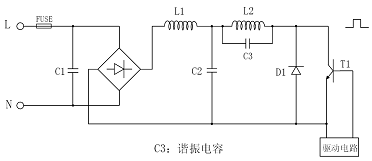

典型線路圖：




引用標準

GB/T14579﹑IEC 60384-17

氣候類別

40/85/21

額定電壓

1000VDC～3000VDC

容量范圍

0.0022μF～1μF

容量偏差

±5%(J)、±10%(K)

耐電壓

極間

2.5*UR(VDC)/10s

絕緣電阻(20℃)

極間

≥30000MΩ, CR≤0.33μF (100Vdc,60s)
     ≥7500S, CR    >0.33μF (100Vdc,60s)

極殼

≥100000MΩ    ( 100Vdc,60s)

損耗角正切 (20℃)

≤0.001 (10KHz )

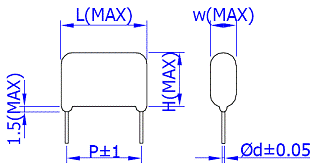

常用規格（Unit：mm）

Rated Cap.

1000VDC

1600VDC

2000VDC

L

W

H

P

Фd

L

W

H

P

Фd

L

W

H

P

Фd

0.0022μF

18

6.5

12.5

15.0

0.8

18

6.5

12.5

15.0

0.8

18

7.0

12.5

15.0

0.8

0.0047μF

18

9.0

14.5

15.0

0.8

18

6.5

12.5

15.0

0.8

18

9.5

15

15.0

0.8

0.0056μF

18

8.5

14.0

15.0

0.8

18

8.5

14.0

15.0

0.8

25

8.0

13.5

22.0

0.8

0.0068μF

18

7.5

13.5

15.0

0.8

18

7.5

13.5

15.0

0.8

25

8.5

14.0

22.0

0.8

0.0082μF

18

8.5

14.0

15.0

0.8

18

8.5

14.0

15.0

0.8

25

9.0

15.0

22.0

0.8

0.010μF

18

7.0

12.0

15.0

0.8

18

8.0

12.0

15.0

0.8

25

11

16.5

22.0

0.8

0.015μF

18

10

15.5

15.0

0.8

18

10

15.5

15.0

0.8

25

8.5

14.0

22.0

0.8

0.020μF

18

10

17.0

15.0

0.8

18

10

17.0

15.0

0.8

25

9.0

16.0

22.0

0.8

0.022μF

18

10.5

17.5

15.0

0.8

18

10.5

17.5

15.0

0.8

25

10

15.5

22.0

0.8

0.024μF

18

10.5

18.0

15.0

0.8

18

10.5

18.0

15.0

0.8

25

9.5

17

22.0

0.8

0.027μF

25

8.0

15.5

22.0

0.8

25

8.0

15.5

22.0

0.8

25

10

17.5

22.0

0.8

0.030μF

25

8.5

15.5

22.0

0.8

25

8.5

15.5

22.0

0.8

25

11

18.5

22.0

0.8

0.039μF

25

9.5

16.5

22.0

0.8

25

9.5

16.5

22.0

0.8

25

12.5

20

22.0

0.8

0.10μF

34

11.5

19.0

31.0

0.8

34

11.5

19.0

31.0

0.8

34

21.5

29

31.0

0.8
