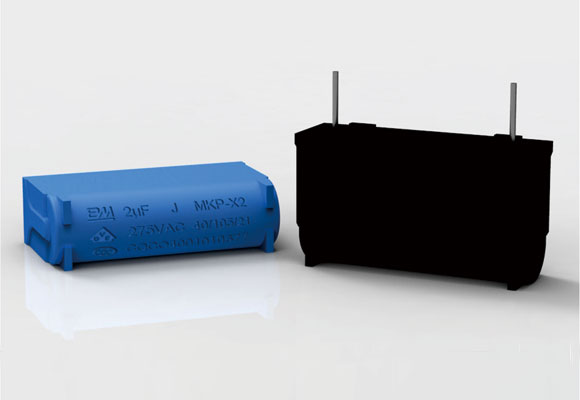

MKP 安全型跨線系列
作者：admin 添加時間：2016-07-18 14:14:39 瀏覽：
MKP 安全型跨線系列
| 產(chǎn)品說明： |
| 采用高分子聚丙烯薄膜介質(zhì)，特殊安全型金屬化 電極制造工藝，具有失效后防止自燃的安全特點。 專用于有安全要求的高端機型電源并聯(lián)跨線回路。 |

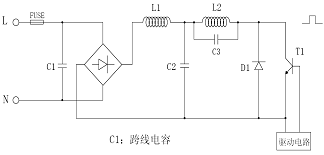

典型線路圖：
引用標準 | GB/T14472 、IEC384-14 、UL1283 | |
氣候類別 | 40/105/21 | |
額定電壓 | 150VAC～450VAC (50/60Hz) | |
容量范圍 | 1μF～15μF | |
容量偏差 | ±5%(J)、±10%(K) | |
耐電壓 | 極間 | 1.5*UR/60s |
極殼 | 2*UR+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極間 | ≥5000S (100Vdc,60s) |
極殼 | ≥30000MΩ (100Vdc,60s) | |
損耗角正切(20℃) | ≤0.001 (1KHz ) | |
電壓爬升率(dv/dt) | 30V/μs Max | |
| 常用規(guī)格（Unit：mm） | ||||||||||
Rated Cap. | 275VAC | 450VAC | ||||||||
L | W | H | P | Фd | L | W | H | P | Фd | |
1.0μF | -- | -- | -- | -- | -- | 36 | 10.5 | 21.5 | 32 | 0.8 |
1.2μF | -- | -- | -- | -- | -- | 36 | 13 | 23 | 32 | 0.8 |
1.5μF | -- | -- | -- | -- | -- | 36 | 13 | 23 | 32 | 0.8 |
2.0μF | 30 | 9 | 19 | 26.5 | 0.8 | 36 | 14.5 | 25.5 | 32 | 0.8 |
3.0μF | -- | -- | -- | -- | -- | 36 | 19.5 | 32 | 32 | 0.8 |
4.0μF | -- | -- | -- | -- | -- | 36 | 22 | 33 | 32 | 1.0 |
4.7μF | 36 | 17 | 26 | 31.0 | 1.0 | -- | -- | -- | -- | -- |
8.0μF | 36 | 26 | 21 | 31.0 | 1.0 | -- | -- | -- | -- | -- |
8.0μF | 36 | 30 | 22 | 31.0 | 1.0 | -- | -- | -- | -- | -- |
