MKP 平滑濾波系列
作者：admin 添加時間：2016-07-18 13:57:23 瀏覽：

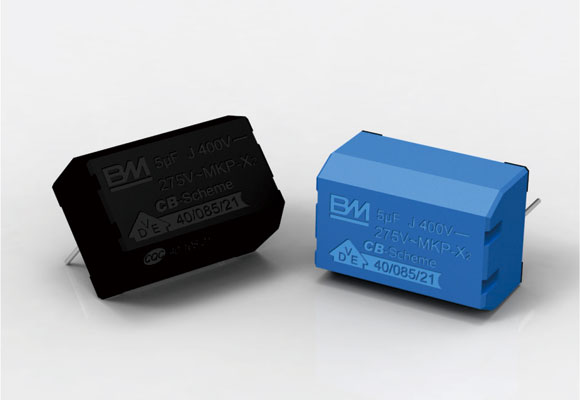

MKP 平滑濾波系列
| 產品說明： |
| 采用耐溫型聚丙烯薄膜介質，加厚型金屬化電極,大電流全檢測試，全自動化生產，具有一致性好， 穩定性高等特點。專用于電磁爐等感應加熱裝置的平滑濾波電路。 |

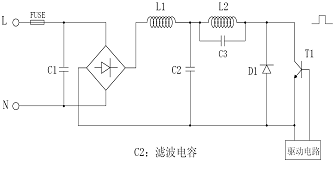

典型線路圖：
引用標準 | GB/T14472 、IEC384-14 、UL1283 | |
氣候類別 | 40/105/21 | |
額定電壓 | 150VAC、400VDC (275VAC) | |
容量范圍 | 3μF～15μF | |
容量偏差 | ±5%(J)、±10%(K) | |
耐電壓 | 極間 | 1.8*UR/60s |
極殼 | 2*UR+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻 (20℃) | 極間 | ≥5000S (100Vdc,60s) |
極殼 | ≥30000MΩ (100Vdc,60s) | |
損耗角正切(20℃) | ≤0.001 (1KHz ) | |
電壓爬升率(dv/dt) | 30V/μs Max | |
| 常用規格（單位：mm） | |||||
Rated Cap. | 400VDC (275VAC) | ||||
L | W | H | P | Фd | |
4.0μF | 36 | 22 | 17 | 31 | 1.0 |
4.0μF | 36 | 14 | 25 | 31 | 1.0 |
5.0μF | 36 | 25 | 18 | 31 | 1.0 |
5.0μF | 36 | 17 | 25 | 31 | 1.0 |
6.0μF | 36 | 26 | 21 | 31 | 1.0 |
6.0μF | 36 | 17.5 | 29 | 31 | 1.0 |
6.8μF | 36 | 26 | 21 | 31 | 1.0 |
8.0μF | 36 | 30 | 22 | 31 | 1.0 |
10.0μF | 36 | 26 | 21 | 31 | 1.0 |
12.0μF | 36 | 19.5 | 32 | 31 | 1.0 |
15.0μF | 46 | 23.5 | 38 | 41 | 1.0 |
