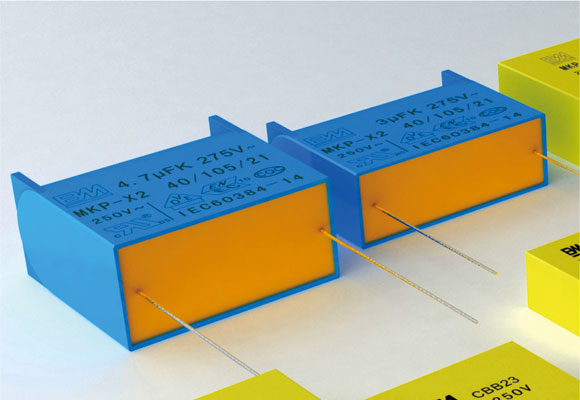

MKP-X2 抑制電源電磁干擾用安規電容器
| 產品說明： |
| 標準系列X2型產品，多國認證，容量可高達10uF，采用高分子聚丙烯薄膜介質、 加厚型金屬化電極、全自動噴焊工藝、 94V0級阻燃PBT塑殼、環氧樹脂密封， 耐壓高、暫態脈沖電壓承受能力強。廣泛用于電源并聯跨線回路，抑制電磁干擾。 |
典型線路圖：
認證標志 | UL&CUL、VDE&ENEC、CQC、KC | ||
執行標準 | GB/T14472-1998,UL60384-14,IEC60384-14 | ||
氣候類別 | 40/105/21/C (VDE, ENEC, CQC) ; 40/110/56/B (UL&CUL) | ||
認證類別 | X2 | ||
額定電壓 | 250/275 /310VAC (50/60Hz) | ||
容量范圍 | 0.01μF～10μF | ||
容量偏差 | ±5%（J）、±10%（K）、±20%（M） | ||
耐電壓 | 極間 | 4.3*UR（VDC）/10s | |
| 極殼 | 2*UR+1500（VAC）/ 60s (2000VAC min) | ||
絕緣電阻(20℃) | 極間 | ≥15000MΩ, CR≤0.33μF (100Vdc,60s) | |
| 極殼 | ≥30000MΩ (100Vdc,60s) | ||
損耗角正切(20℃) | 0.01μF≤CR≤0.47μF | ≤0.002(10KHz) | |
0.47μF<cr≤1μf< p=""> | ≤0.001(1KHz); ≤0.007(10KHz) | ||
CR>1μF | ≤0.002(1KHz) | ||
電壓爬升率(dv/dt) | 100V/μs Max | ||

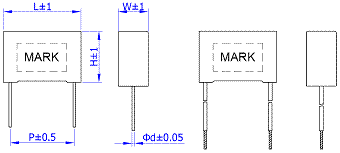

常用規格（Unit：mm） | |||||
RatedCap. | L | W | H | P | Фd |
0.010μF | 13.0 | 5.0 | 11.0 | 10.0 | 0.6 |
0.022μF | 13.0 | 5.0 | 11.0 | 10.0 | 0.6 |
0.033μF | 13.0 | 5.0 | 11.0 | 10.0 | 0.6 |
0.047μF | 13.0 | 5.0 | 11.0 | 10.0 | 0.6 |
0.10μF | 13.0 | 6.0 | 12.0 | 10.0 | 0.6 |
0.047μF | 18.0 | 5.0 | 11.0 | 15.0 | 0.8 |
0.10μF | 18.0 | 6.0 | 12.0 | 15.0 | 0.8 |
0.22μF | 18.0 | 7.5 | 13.5 | 15.0 | 0.8 |
0.33μF | 18.0 | 8.5 | 14.5 | 15.0 | 0.8 |
0.47μF | 18.0 | 10.0 | 18.0 | 15.0 | 0.8 |
0.47μF | 26.3 | 8.5 | 17.0 | 22.5 | 0.8 |
0.68μF | 26.3 | 10.0 | 19.0 | 22.5 | 0.8 |
1.0μF | 26.3 | 11.0 | 20.0 | 22.5 | 0.8 |
1.0μF | 31.0 | 9.0 | 18.0 | 27.5 | 0.8 |
1.2μF | 31.5 | 10.8 | 19.5 | 27.5 | 0.8 |
2.2μF | 31.5 | 15.0 | 30.0 | 27.5 | 0.8 |
3.3μF | 31.5 | 18.0 | 33.0 | 27.5 | 0.8 |
4.7μF | 41.0 | 18.0 | 33.5 | 37.5 | 1.0 |
6.8μF | 41.0 | 22.0 | 37.0 | 37.5 | 1.0 |
10.0μF | 41.0 | 28.0 | 43.0 | 37.5 | 1.0 |
